webGPU高效渲染任意形状草地

书接上回《webGPU实现游戏中的绿植和随风摆动效果》，今天我们来看一看如何实现3D游戏中常见的草地效果，并且让这些草可以按照我们的需要形成任意的形状，甚至可以根据地形的起伏来生成。

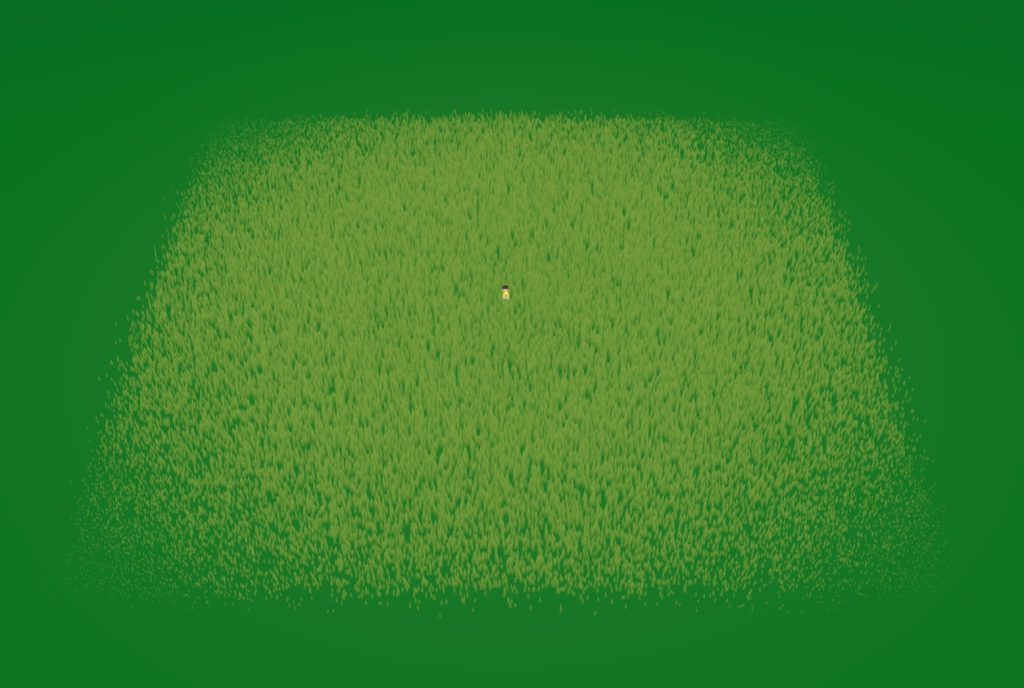

生成大量的草地

要生成大量的草地又要考虑渲染性能，首先想到的是用instanceMesh来实现，网上也有一些通过该方法实现的教程，但比instanceMesh更高效的方法是只用一个Mesh来实现。

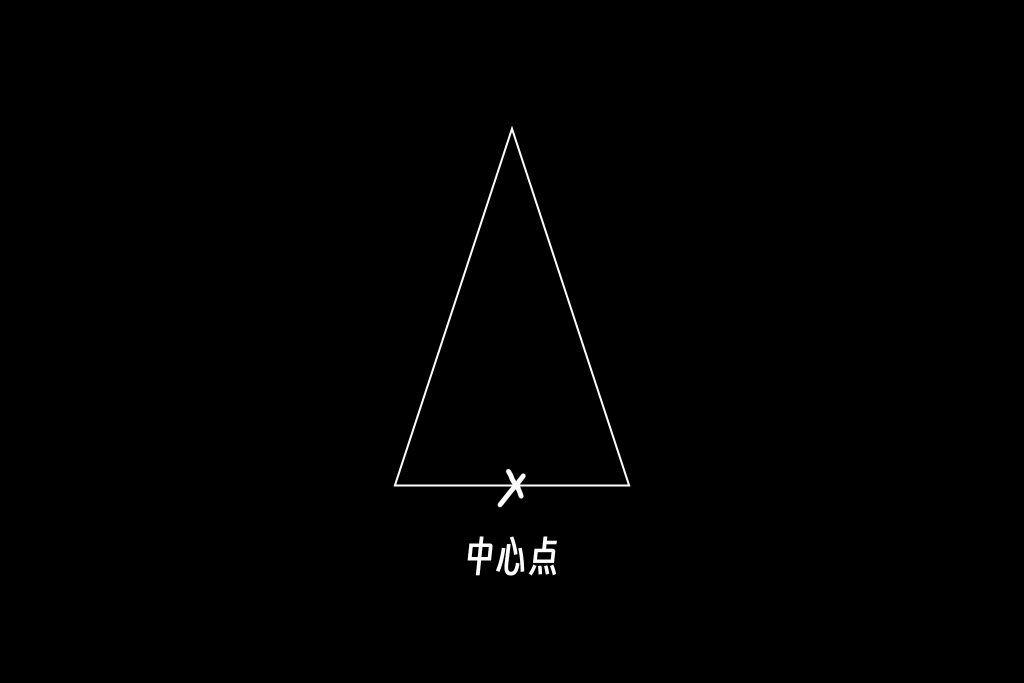

我们使用BufferGeometry来生成大量的三角形顶点来模拟草叶，先随机生成三角形的中心点，然后通过中心点找该三角形的三个顶点。之所以需要中心点的位置，是因为方便我们后面在TSL里旋转该三角形，同时也方便我们生成任意形状的草地，后面你会看到这样做的好处。

const positions = new Float32Array(count * 3 * 3);
const centers = new Float32Array(count * 3 * 2);

for (let i = 0; i < count; i++) {

  const bw = bladeW + bladeW * randFloat(0, bladeWRandomness);
  const bh = bladeH + bladeH * randFloat(0, bladeHRandomness);
  const bfw = bw * 0.5;

  positions[stride9 + 0] = -bfw;
  positions[stride9 + 1] = 0;
  positions[stride9 + 2] = 0;

  positions[stride9 + 3] = 0;
  positions[stride9 + 4] = bh;
  positions[stride9 + 5] = 0;

  positions[stride9 + 6] = bfw;
  positions[stride9 + 7] = 0;
  positions[stride9 + 8] = 0;

  const maxRadius = randFloat(tileRadius, tileRadius + randFloat(0, 1));
  const centerX = randFloatSpread(maxRadius);
  const centerZ = randFloatSpread(maxRadius);

  centers[stride6 + 0] = centerX;
  centers[stride6 + 1] = centerZ;
  centers[stride6 + 2] = centerX;
  centers[stride6 + 3] = centerZ;
  centers[stride6 + 4] = centerX;
  centers[stride6 + 5] = centerZ;
}

this.geometry = new BufferGeometry();
this.geometry.setAttribute("position", new Float32BufferAttribute(positions, 3));
this.geometry.setAttribute("center", new Float32BufferAttribute(centers, 2));

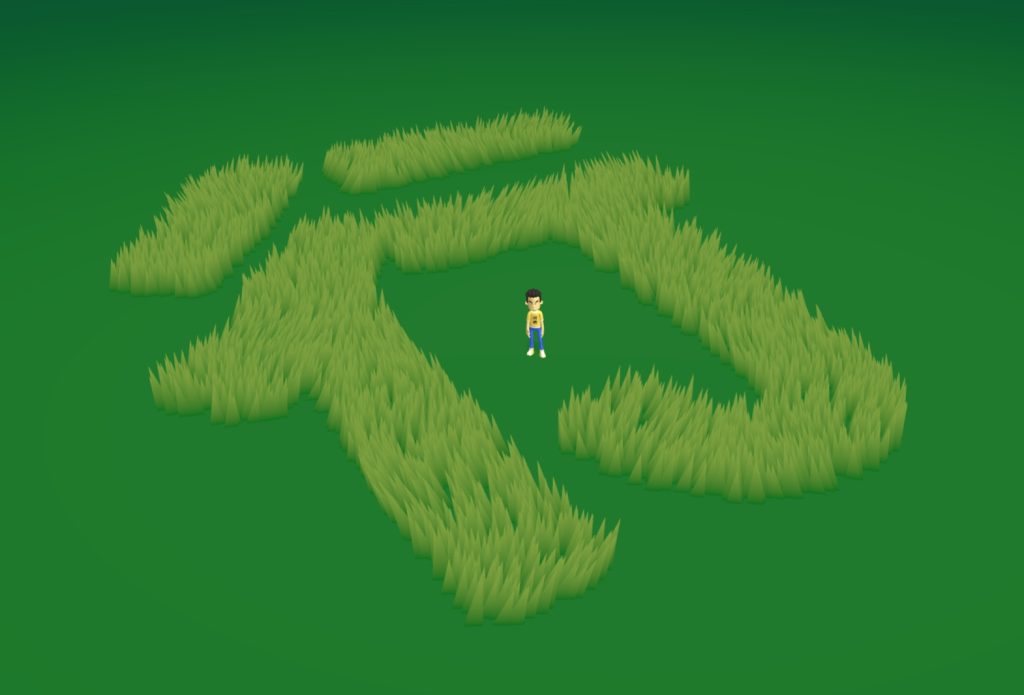

生成任意形状的草地

首先在photoshop中用纯绿色画出你需要的草地形状图形，这里的颜色可以RGB三色中的任意一种，也可以是alpha透明通道。

原理也很简单，首先将草叶顶点的世界坐标转换到这张贴图中的uv坐标，然后根据贴图中的绿色通道的值来移动草叶的位置。

const x = linearstep(-25, 25, center.x);
const y = linearstep(-25, 25, center.y).oneMinus();

const grassTex = texture(this.grassTexture, vec2(x, y));
If(grassTex.g.lessThan(0.1), () => {
  newPos.y.assign(999);
});
